Conexion interna de un enchufe en Corriente Alterna

Ayer me han enviando un correo electrónico que pusiera en el Blog, como se conecta un enchufe a la corriente alterna ( a la de casa ).

Pues vamos a ello!

En esta fotografía se puede observar un enchufe de pared ( de los que tenemos por casa por decirlo a groso modo ).

En esta otra imagen se puede apreciar la Toma de Tierra de este enchufe ( son esas patillas metálicas que sobresalen de los enchufes; algunos los tienen y otros no ). En este caso, no dispone de fusible, ya que tiene toma de tierra.

Aquí tenemos los 3 cables mágicos. Marrón es la Fase; que conste que también puede ser negro, que es lo general o de color gris. Azul es el Neutro. Y el amarillo-verde es la Toma de Tierra.

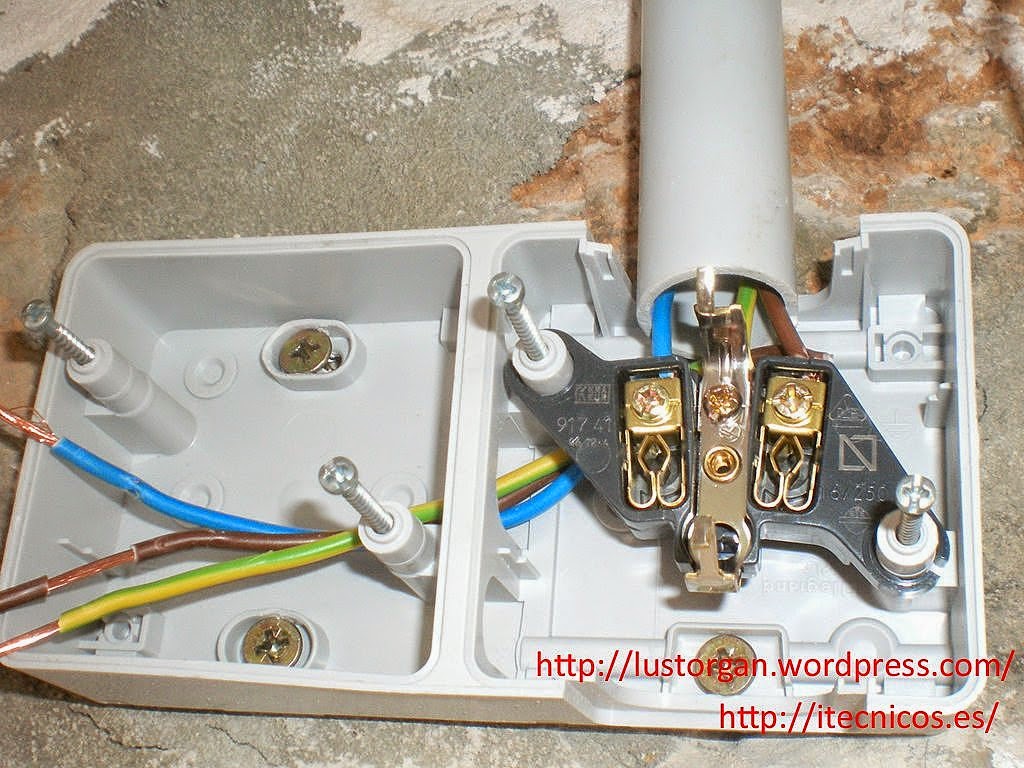

Y por último el conexionado, que es lo fundamental.

En uno de los bornes ( donde entra los "cuernos" el enchufe macho ), se deberá conectar el cable Azul y en el otro el Negro o Marrón, es indiferente su conexión.

NUNCA CONECTAR CUALQUIERA DE ESTOS DOS CABLES EN LA ENTRADA DE LA TOMA DE TIERRA.

Y para finalizar el cable que nos queda el verde-amarillo ( toma de tierra ), al borne donde están las patillas metálicas.

Para finalizar solo quedaría cerrar el enchufe y probarlo. Debería funcionar perfectamente.

Antes de nada, os quiero informar que muchas veces están marcados los bornes de la siguiente manera:

F --> FASE ( NEGRO / MARRÓN / GRIS )

N --> NEUTRO ( AZUL )

TT --> TOMA DE TIERRA ( AMARILLO-VERDE )

Espero que con esta pequeña ayuda os resuelvan dudas.

Hasta la próxima !!!
